機電一體化刮油刮渣(zha)機是專為平流沉(chen)(chen)淀(dian)池(chi)設(she)計刮油刮渣(zha)的(de)專用設(she)備(bei)，其(qi)(qi)主要(yao)功能是將沉(chen)(chen)淀(dian)于池(chi)底的(de)泥(ni)渣(zha)刮集到池(chi)子進入端(duan)的(de)沉(chen)(chen)渣(zha)坑內(nei)，也可對(dui)廢水中(zhong)漂浮在水面上(shang)的(de)廢油刮集到池(chi)子的(de)出(chu)水端(duan)，以供其(qi)(qi)它除油設(she)施進行除油工作(zuo)，具體工作(zuo)原(yuan)理和(he)安裝操作(zuo)要(yao)求詳見使(shi)用說明書(shu)。
4、6、8、10和(he)(he)12GYZ-2的主(zhu)要(yao)技(ji)術性(xing)能和(he)(he)參數
| 項目內容
|
主要技術性能和參數
|
||||||||||
| 4GYZ-2
|
6GYZ-2
|
8GYZ-2
|
10GYZ-2
|
12GYZ-2
|
|||||||
| 池寬（M）
|
4
|
6
|
8
|
10
|
12
|
||||||
| 池深（M）
|
出水端
|
進水端
|
出水端
|
進水端
|
出水端
|
進水端
|
出水端
|
進水端
|
出水端
|
進水端
|
|
| 3.6～3.7
|
3.9～4.0
|
3.6～3.7
|
3.9～4.0
|
3.6～3.7
|
3.9～4.0
|
3.6～3.7
|
3.9～4.0
|
3.6～3.7
|
3.9～4.0
|
||
| 池底形狀
|
池底有坡度0.3～0.4M
|
池底有坡度0.3～0.4M[注4]
|
池底有坡度0.3～0.4M
|
池底有坡度0.3～0.4M
|
池底有坡度0.3～0.4M
|
||||||
| 刮渣機軌距（M）
|
4.30
|
6.30
|
8.30
|
10.40
|
12.40
|
||||||
| 刮渣機輪距（M）
|
2.20
|
2.50
|
2.50
|
2.50
|
3.00
|
||||||
| 運行速度
|
刮渣速度（慢速）M/分
|
1.5
|
1.5
|
1.5
|
1.5
|
1.5
|
|||||
| 刮渣速度（快速）M/分
|
3.0
|
3.0
|
3.0
|
3.0
|
3.0
|
||||||
| 耙升降速度
|
渣耙[注1]M/分
|
2.5
|
2.5
|
2.5
|
2.5
|
2.5
|
|||||
| 油耙M/分
|
3.5
|
3.5
|
3.5
|
3.5
|
3.5
|
||||||
| 渣耙升降行程（MM）
|
＞2700(可調)
|
＞2700(可調)
|
＞2700(可調)
|
＞2700(可調)
|
＞2700(可調)
|
||||||
| 油耙升降行程（MM）
|
＞500(可調)
|
＞500(可調)
|
＞500(可調)
|
＞500(可調)
|
＞500(可調)
|
||||||
| 電機參數
|
車體走行電機
|
YD90L-8/4 0.45/0.75KW
n=670/1430r/PM 2臺 |
YD100L2-8/4
0.85/1.5KW
N=710/1415r/PM 2臺 |
YD100L2-8/4
0.85/1.5KW
N=710/1415r/PM 2臺 |
YD100L2-8/4
0.85/1.5KW
N=710/1415r/PM 2臺 |
YD100L2-8/4
1.5/2.4KW
N=710/1415r/PM 2臺 |
|||||
| 渣耙升降電機
|
AO2-
7124 0.37KW
n=1450rPM 1臺 |
Y801-6
0.45KW
N=930rPM 1臺 |
Y801-6
0.45KW
N=930rPM 1臺 |
Y801-4
0.55KW
N=1390rPM 1臺 |
Y801-4
0.55KW
N=1390rPM 1臺 |
||||||
| 油耙升降電機
|
AO2-
80140.55KW
n=1450rPM 1臺 |
Y801-4
0.75KW
N=1390rPM 1臺 |
Y801-4
0.75KW
N=1390rPM 1臺 |
Y801-4
1.1KW
N=1400rPM 1臺 |
Y801-4
1.1KW
N=1400rPM 1臺 |
||||||
| 行程控制開關
|
正常運行用
|
全封閉無觸點式
|
全封閉無觸點式
|
全封閉無觸點式
|
全封閉無觸點式
|
全封閉無觸點式
|
|||||
| 超越保護用
|
有觸點防水式
|
有觸點防水式
|
有觸點防水式
|
有觸點防水式
|
有觸點防水式
|
||||||
| 鋼軌型號（KG/M）
|
輕軌11
|
輕軌8
|
輕軌24
|
重軌43～50
|
重軌43～50
|
||||||
| 整機消耗功率（KW）
|
2.5
|
4.5
|
4.5
|
5
|
6.5
|
||||||
| WAI XING 4CHICUN ：[注2]長×寬×高（MM）
|
4700×3170×2890
|
6900×3370×2210
|
8900×3370×2910
|
10900×3370×2950
|
12900×3700×3000
|
||||||
| 主體件（運輸）外形尺寸[注2]長×寬×高（MM）[注3]
|
4700×3170×690
|
6900×3370×710
|
8900×3370×710
|
10900×3370×750
|
12500×2950×800
|
||||||
| 主機重量（噸）
|
3.6
|
5.9
|
7.5
|
9.5
|
12.6
|
||||||
| [注1]該速度是指渣耙鋼繩卷繞速度，實際渣耙升降速度還要大1/4左右；
[注2]不包括渣耙尺寸； [注3]為便利鐵路運輸，4、6、8、10和12GYZ-2均是可拆卸的，此處12GYZ-2是主體件外型尺寸；而4、6、8和10GYZ-2如運輸需要尚可進一步分解出更小的主題件； [注4]也可以采用平底池。 |
|||||||||||

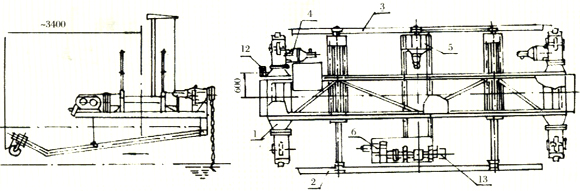

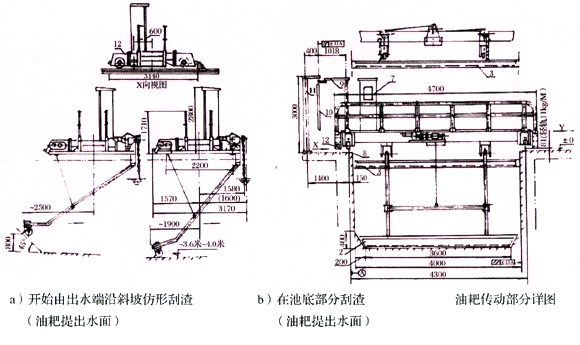

Y向視圖 C）刮(gua)渣后耙(pa)提出(chu)水面(mian)(mian) 油(you)耙(pa)降在水面(mian)(mian)上反方向刮(gua)油(you)
1、主機(ji) 2、渣耙 3、油(you)耙 4、車體走行(xing)電(dian)(dian)機(ji) 5、油(you)耙升(sheng)(sheng)降電(dian)(dian)機(ji) 6、渣耙升(sheng)(sheng)降電(dian)(dian)機(ji) 7、PC電(dian)(dian)控柜 8、鋼軌
9、電(dian)纜(lan)導引支架 10、多(duo)芯軟電(dian)纜(lan) 11、電(dian)纜(lan)支架組(zu) 12、車體行(xing)程(cheng)開關組(zu) 13、減速器(qi)(qi)式行(xing)程(cheng)控制器(qi)(qi)
